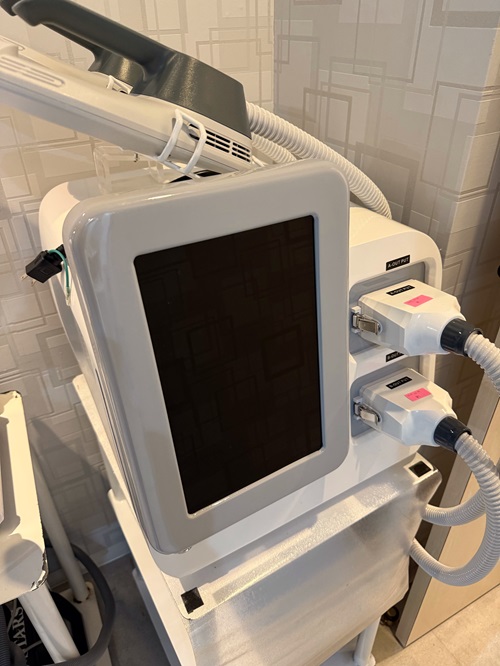

業務用脱毛機「ルミクスA9」水漏れ修理！１か所ではなかった！

今回の修理は業務用脱毛機「ルミクスA9」の水流異常と水漏れです！ハンドピース接続部分のカップリングから水が漏れるのは定番となっているルミクスA9！今回も同じ現象でしょうか？このカップリングにより水の流れが停止し水流異常となっているのでしょうか？

早速、故障原因を解析していきます。ハンドピースを接続しP-ON！！！！

なんと、背面より大量の水漏れ確認！B側のカップリングではなかったのか？

調べてみると、なんと背面のラジエターに穴が開いています。そこからぴゅーぴゅーと水が勢いよく噴射しています！何故？ドライバーで開けたような穴？？？

手持ちのラジエターと交換（温度センサーが貼りついています）！結構大変な作業です。これで、当初いただいた修理内容となるはずです！

ラジエターの水漏れは解消しました！残るはB側の水漏れと水流異常の２つ。

Ｂ側下のカップリングより水漏れの為、全交換実施！水漏れ解消！

残るは水流異常の１つ！なんと現象が出ません！タンクの水が少なかったので補充した後の検証なので復活したかもしれません。何回テストしても異常は出ません。

今回の出張修理は思わぬ場所の故障がありましたが子王冠部品があったので、その場で対応することができました。

店主

業務用痩身機「パイラバーストネオ：画面表示するが出力されない現象」で制御基板の修理を行いました！

今回の修理はパイラバーストネオで操作画面までは正常に動作しますが、各プローブが出力されない現象の修理を行いました。

パイラバーストネオは入力電源１００Vよりトランスを介して２系統のAC出力がされます。低い方の電圧（AC12V）はDCに変換され画面表示やDCファン、ICを動作させるために利用します。もう片方（AC24V）もDCに変換され出力電圧の元となる電圧となります。

回路を解析した結果今回の故障は、この出力電圧の元となる回路の異常により出力されないというものでした。

電圧レギュレーターを注文し交換しましたが動作しません。ランドの繋ぎがおかしいようです。

キャビテーション、ラジオ波の周波数および電圧は正常に出力されていることを確認しました。

今回は電源レギュレーターが入手できたので修理出来ましたが、部品調達が出来ない場合は残念ですが修理不可能とさせていただきます。

店主

業務用脱毛機「触ると壊れる不思議なマシン」接続部分より水漏れで出張修理実施

今回の故障は業務提携先からのご依頼で本体とハンドピースを接続するプラグ部分より水漏れの現象で出張修理を行いました。電源を入れて直ぐに片側の接続部分より水漏れが起きます。

ハンドピースを取り外し、ハンドピースの接続プラグの片側に手持ちのコネクターを差しハンドピース側からの水漏れかを確認→ハンドピース内に漏れる個所はありませんでした！後にこれが大問題に！！！

漏れる側のハンドピースを外し片側の漏れないハンドピースを取付て正常に動作することを確認しました。急遽循環ホースを作り水の流れを止めないようにしました。この時、ハンドピース側に問題があると断定していました。

そして分解し接続部分のカップリングコネクターを交換しました！

再訪問にて接続したところ、ハンドピースより水漏れ発生！！！？？？ホース内部のチューブから水漏れは起きていなかったと前回の訪問時に確認しています。それが、同じテストをすると完全に漏れています！何故？？？

新しいホースチューブ（シリコン製）に変更し水漏れは解消されました！

ところが、、、マシン起動時に水位異常✖の表示で先に進みません！

なんだこれっ・・・何回起動しても同じエラーです！起動画面は初めて見るのでどのタイミングで発生していたのかわかりません。

マシンの分解開始・・・・！！！

水タンクには２つの線がつながっています。１つは水位センサー、もう1つが水温センサーと思われます。水タンクの中が見えないので判断付きません。線をたどって制御基板の接続箇所が判明。接続コネクターが接着されていて取れません！

仕方なく線を切り再起動・・・エラーが変わりました！

切断した線を再接続し、改めて再起動！セルフチャック開始！

水位異常がパスされました！直りました！

３回目のお訪問でようやく修理完了です！

触ると壊れる不思議なマシンもようやく修理完了しホットしました！

店主

業務用脱毛機「ルミクスA9で蛇口マークに✖が付く（水流異常）で出張修理実施！

今回の故障は業務提携先からのご依頼で画面表示で蛇口マークに✖が付く現象で出張修理を行いました。ハンドピース２本、水フィルターはお客様で交換されましたが改善されず修理のご依頼となりました。

重要：お客様での確認としてハンドピースは冷えることを確認！

上記の事からハンドピースには水が流れていて冷却用のペルチェ素子を冷やしていることが考えられます。これは水の流れが停止した場合、ハンドピースが高温になりプラスチックがとける場合もあるからです。

先ずチェック項目として内部のホースに水が流れているか？　→　流れている！

水流センサーは水の流れを検知しているか？　→　検知している（オシロスコープで波形を確認）

水流センサーのコネクターを外し代替水流センサーを取付て息で回転させて波形を確認　→　検知している

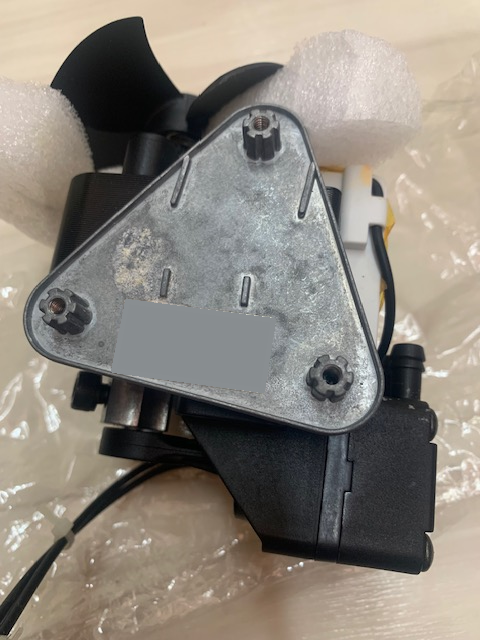

水流センサー、ウォーターポンプ、ハンドピースのカップリングの勘合は全て問題なく、考えられるのはセンサーが接続されている制御基板と考えました。

制御基板の持ち合わせがないため検査のみの結果となりました！

店主

業務用痩身機「HIFEM：マグフォースで片側アプリケーターが動作しない」件で出張修理実施

今回のご依頼は「HIFEMマシン：マグフォース」で片側のアプリケーターが動作しない現象で出張修理を行いました。手持ち電子部品は無いため、現象確認と故障個所の追究がメインとなりますが特定できれば改めての修理となります。

早速、調査をおこないました！

同じ手順で動作しない方は「０V」です！

高圧を発生させるパワーサプライを取り外し電子部品の計測をしました！見た目で異常なコンデンサーや破裂部品はありませんでした。

上記写真に反応しない電子部品がありました！お客様へ説明し部品交換を行うこととなりました。部品が入手出来次第、改めて訪問修理いたします。部品交換した結果はお知らせいたします。

今回もそうですが、電磁パルスで片側だけ動作しなくなるマシンの使い方を確認すると出力を１００％で’利用されているケースが多いことが分かります。１００％ではなく６０～７０％程度でご利用いただくことをお勧めします。

店主

業務用脱毛機「バイマッハ：ランプ交換」のご依頼です！

今回のご依頼は業務用脱毛機「バイマッハのランプ交換」のご依頼です。ランプボックス内が綺麗な状態でないとランプ交換しても出力エネルギーが下がってしまうので、この部分は要確認です！

今回のハンドピースの内部はとても綺麗な状態でしたのでランプ交換を実施しました。ランプボックス内や周辺のアルミの腐食がある場合は加工修正を行います。重要なのは反射板が綺麗な状態か？です！

取外したランプを見て頂くとわかると思いますがガラス管が白くなっています。これはアルミによる電食の影響により循環している水に溶けたアルミが混ざってしまっているからです。　この電食はランプボックス周辺で腐食させていますので白い沈殿物により水の循環が悪くなっているハンドピースも見受けられます。ただランプ交換をするだけでなく、その他の要因を取り除く必要があると考えます。

店主

業務用痩身機「キャビテーションヘッド交換対応」４０KHzヘッドの新品加工！

今回のお客様は業務用痩身機のキャビテーションヘッドの出力が弱いためヘッドの交換を実施しました。４０KHzのヘッドはお客様でご用意いただきマシン本体と接続できるようコネクターの交換を行いました。

ヘッド（ピエゾ素子）とコネクターに接続するピンアサインには極性がある為ヘッドを分解してから配線を把握しコネクターのピンを合わせます。

全ての接続が完了し終了です！お客様へ返却します。

店主

業務用脱毛機「SHRハンドピースが冷えない」現象で出張修理

今回の故障は業務提携先からのご依頼でSHRハンドピースが冷えないという現象で出張修理を行いました。ハンドピースの接続箇所は２か所あり入れ替えた結果ハンドピースではないという結果を頂き本体の故障という判断での訪問です。

早速解析を行いました！

補助接点ブロックは、ハンドピースを選択した際に照射ボタンや冷却をオンさせる役割があります。この内部の接点不良もあるので導通確認！正常です！

赤丸部分をテスターで計測すると導通していないことが判明！原因は特定できました！

早速、ピンを確認し導通テストを行いました。右が導通しないピンです！ピン自体の不具合ではなくピンと通電線をハンダで止めていますが内部の酸化被膜により通電しない状態となっています。新しいピンへ交換しました。

無事にハンドピースが冷えるようになりました。

故障解析には（ハンドピースの問題以外）

➀１２Vが供給されているか？

②補助接点ブロックが正常動作しているか？

③接続コネクターに異常はないか？

物理的な故障は上記３つで判断可能です。

このような現象が発生しましたら修理のご依頼をいただけたらとう思います。

店主

業務用痩身機「HIFEM・電磁パルス：エラー１７」使用中エラー表示で修理対応

今回のご依頼は電磁パルスでエラー１７が表示されて動作しない現象の故障対応です。このエラー１７は、とある中国メーカーのマシンで頻繁に発生する故障で故障解析が分かれが故障原因の判断が簡単おこなえます。ですが、マシンを開けるのにとても時間がかかります。目的の検査場所までのアクセスに時間がかかり重労働が伴います。
