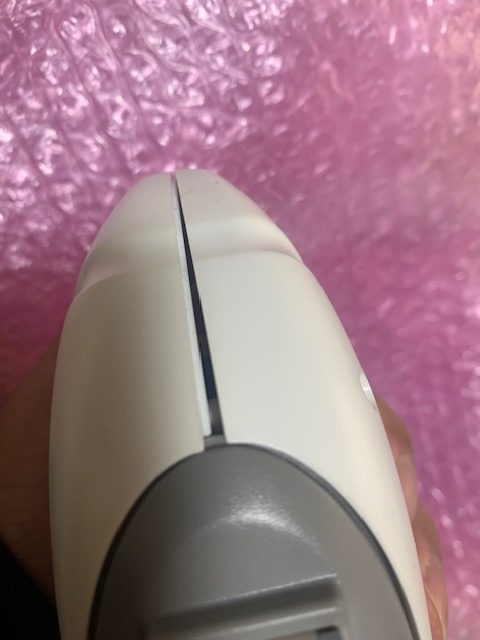

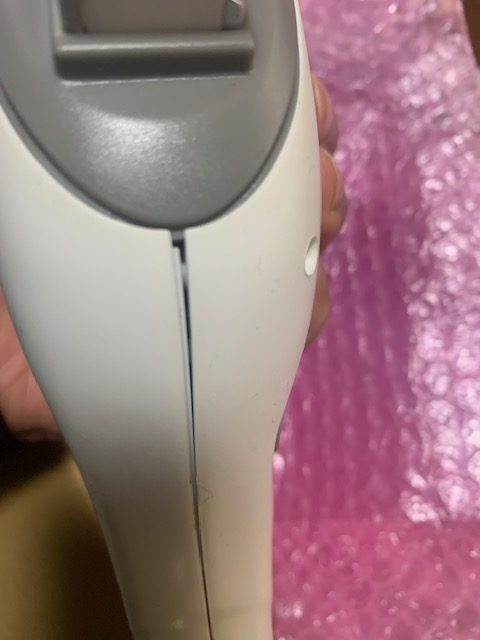

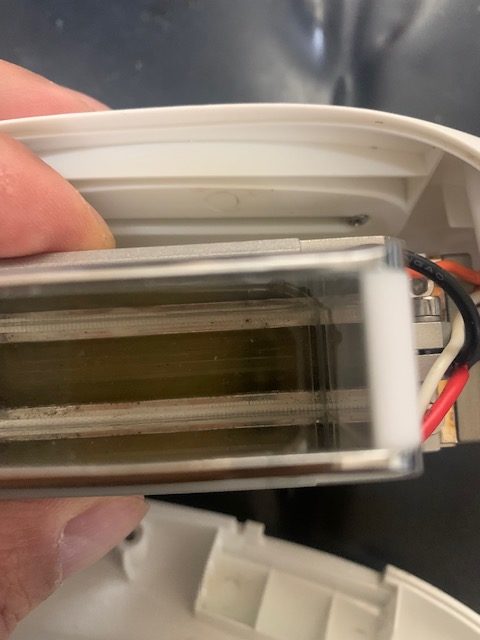

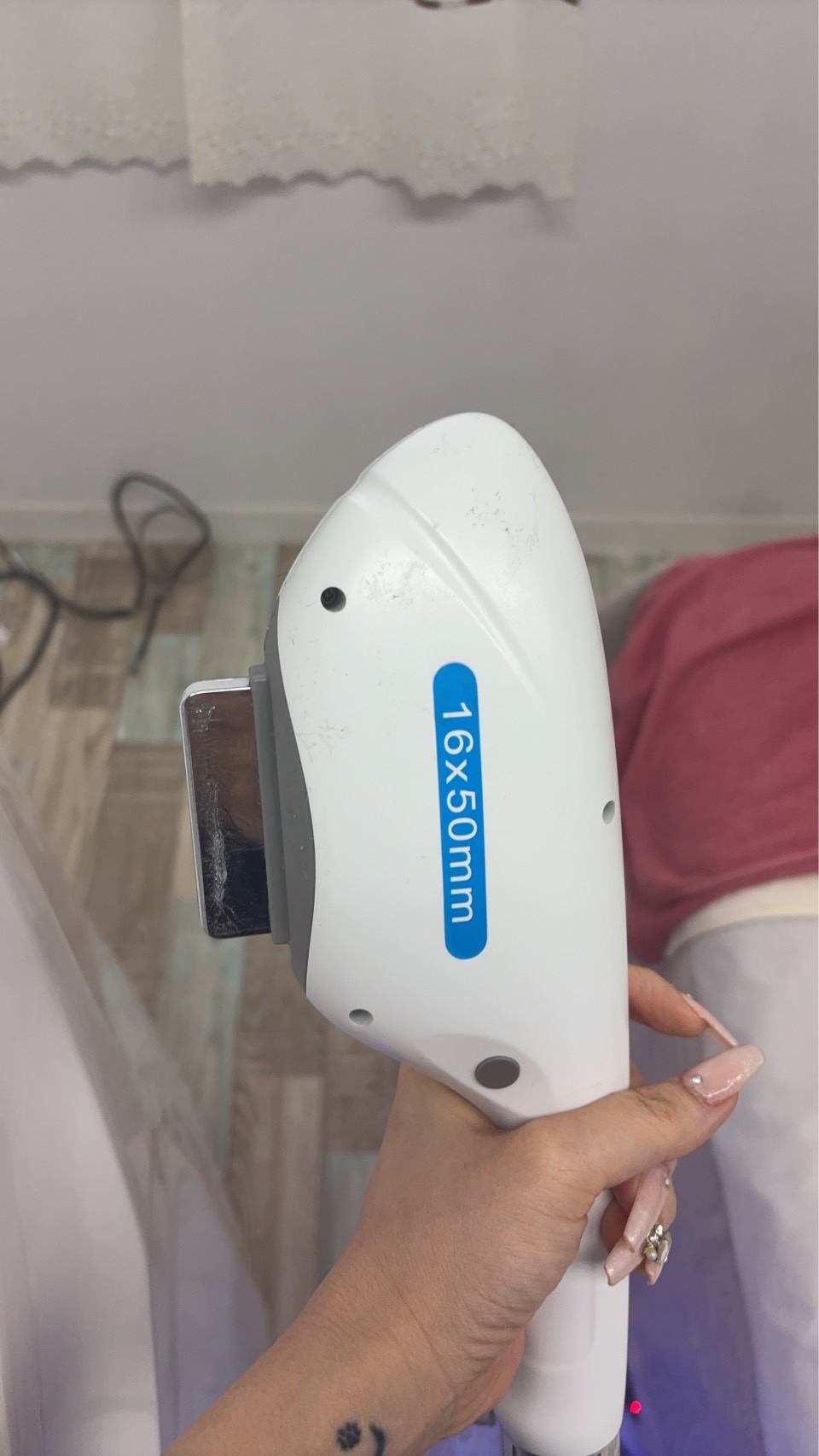

今回のご依頼は業務用脱毛機を友人より譲り受けランプ交換時期となったハンドピースのランプ交換のご依頼です！このマシンのハンドピースはどのようなランプが付いているのでしょうか？
このハンドピースのランプ交換は何百回と行ってきましたが、製造メーカーが違うとキセノンランプも違うのではないか？と思い早速分解しました。
では、キセノンランプは？

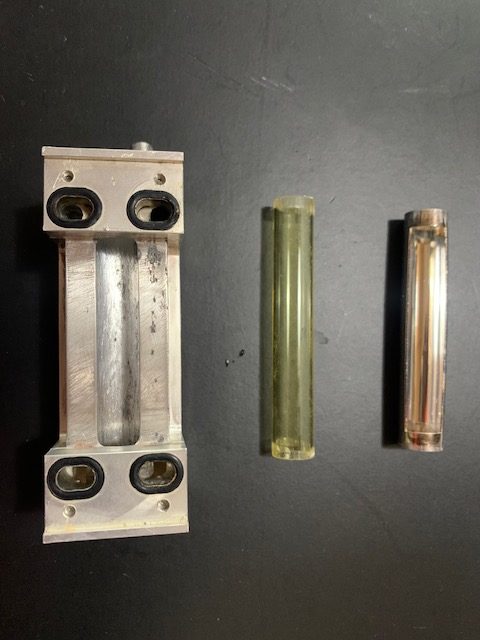

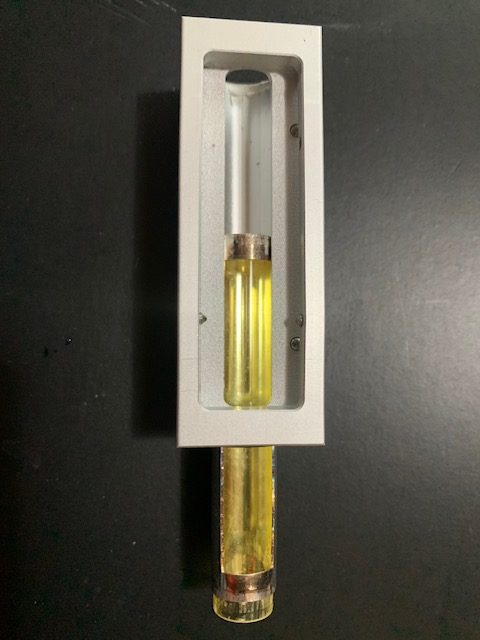

写真では、既にUKランプを装着しています！
中国製とUKでは価格が違います！そして性能や寿命も違います！
こちらでは、中国製ランプは一切使用せずUKもしくはへレウスランプを使用します！

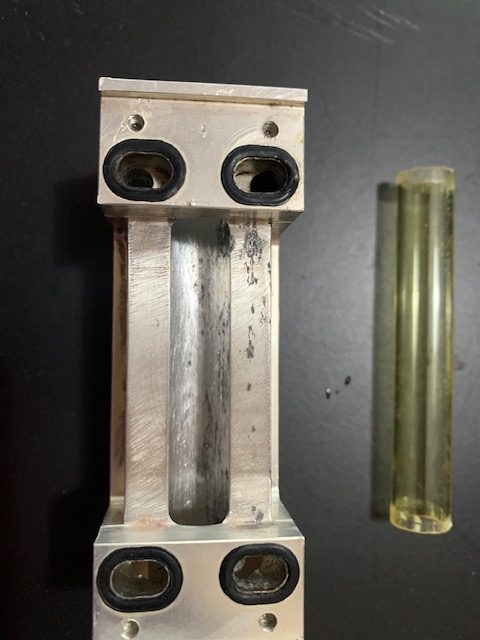

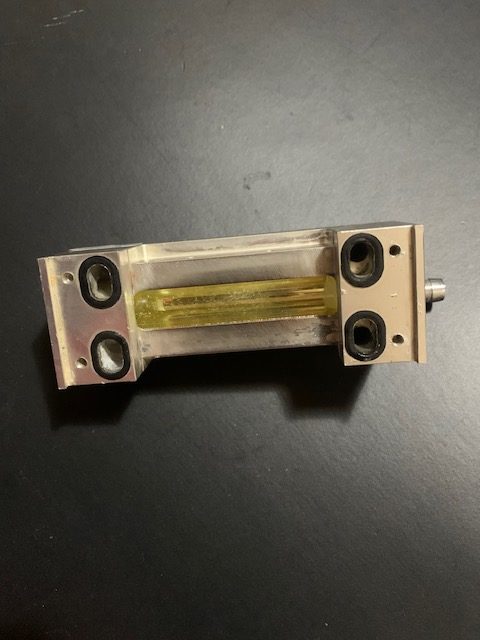

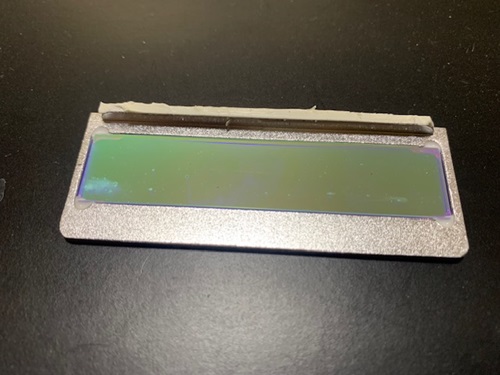

キセノンランプには様々なサイズがありますのでランプボックスのサイズに合ったキセノンランプを取り付ける必要があります。
今回のランプ交換は全て正常に動作してご返却いたしました。
店主
本体価格（200V仕様）：３３万円（税込）
SHRハンドピース２本、E-Lightハンドピース１本、電源ケーブル１本、カギ２本 他備品なし
輸送箱がないためご希望であればお届け・設置いたします。（別途費用）
新品ハンドピースを別途購入することが可能です！２２万円（税込）

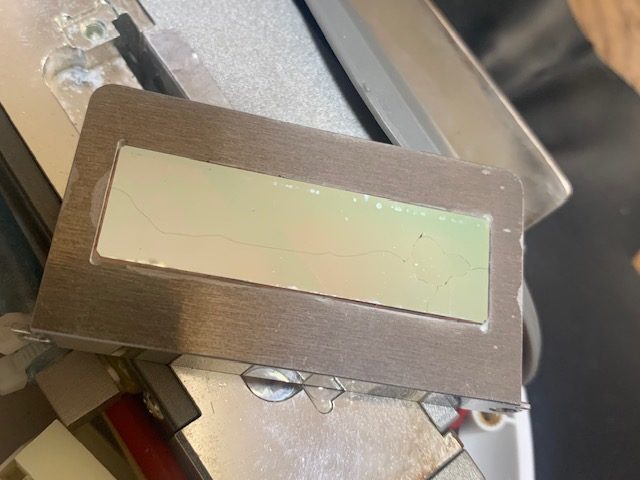

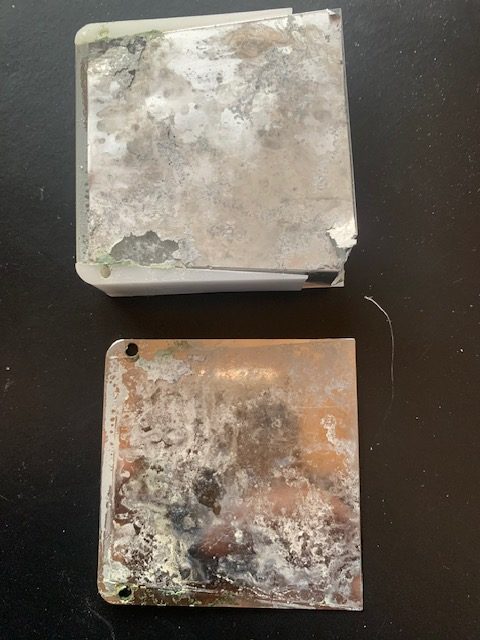

E-Lightは冷却プレート（ペルチャ素子）の故障により冷却されませんでしたが修理しました！冷却されます！
ラジオ波の出力が最大１までとなっていますが、正しい使い方で使用すればコラーゲン・エラスチンの生成に効果があります。ラジオ波１では出力はされていないのと同じです！照射した際に多少暖かくなるのが効果が出る値です！この調整もご依頼があれば行います。既にこのマシンは調整済です！
本体が故障してお困りのサロン様にご導入いただければ幸いです！ご希望のお客様は直接ご連絡をお待ちしております。
今回の故障のご依頼は業務用脱毛機で電源が入らないという内容です！コンセント、背面ブレーカー、プラグの接続、緊急停止ボタンは全て確認し通常通りとなっているとの事です。。。
早速、マシンを分解し故障個所の確認。コンセント・電源ケーブル・背面ブレーカー・電源プラグの接続・緊急停止ボタンの解除は全て正常で通電確認をおこないました。残るはキースイッチ！！！
カギを回しても電源が入らない！そうなんです！カギ内部のキーシリンダーの接点不良により電源が入らない故障です！滅多にない故障です！
キーシリンダーと緊急停止ボタンはデイジーチェーン（数珠繋ぎ）で接続されており、キーシリンダーが故障すれば電源は入らず、緊急停止ボタンが押された状態だと電気を遮断する仕組みとなっています！
電源が入らない場合、キーシリンダーや緊急停止ボタン内の接点不良も考えられます。この場合は修理依頼をおこなってください。
店主
業務用脱毛機でキセノンランプの最大照射数を増やしたランプを取付て変更していている場合がありますが、単にキセノンランプを交換しても意味がありません。

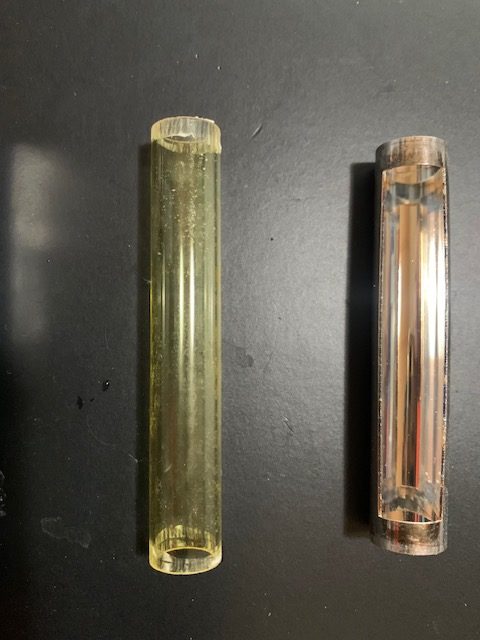

青い部分のランプだけを変更しても周辺の構造やランプを冷やすための冷却構造が機能していないと意味がありません。これは、交換前のランプでハンドピースが熱くなったり、水温が上昇するマシンでは長寿命ランプへ変更しても最大照射数まで到達するのは難しくなります。
マシンの構造を理解した上でランプの長寿命化をすることが本当の利用目的となります。
こちらのサイトでは、マシンは変更せずにハンドピース毎変更するサービスをおこなっています。条件が合えば従来のハンドピースより効率のより冷却や照射が可能となります！
店主
今回の修理は業務用脱毛機「ルミクスSHR」でハンドピースの照射ボタンを押しても光が出ない現象の修理をおこないました。光が出ないというより照射ボタンが反応していない！感じの現象です！シマーランプを点灯しますので、照射ボタンを押せば光る状態ですが光らない！

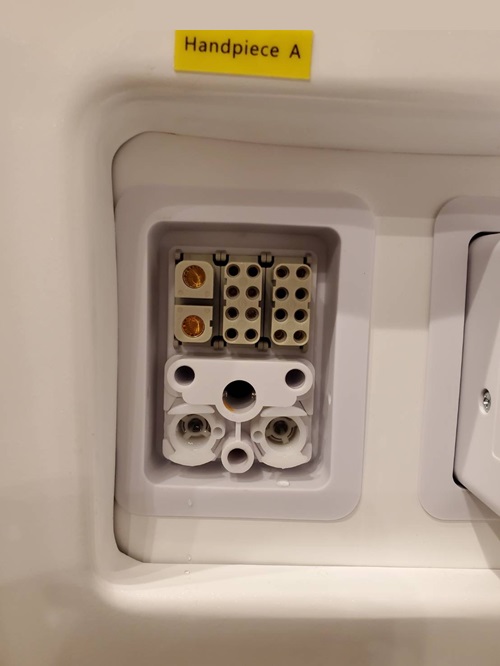

先ずはハンドピースの照射ボタンを押したとき通電があるかをハンドピースの接続アタッチメント側で確認します！・・・通電します！・・・正常！ということはマシン内部の故障ということになります。

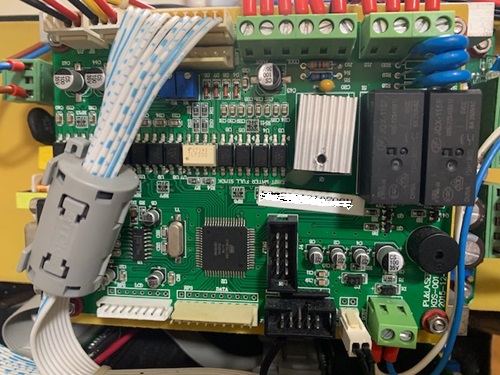

早速分解し、本体側アタッチメントからの経路を探します！他の中国メーカーでは、ACコンダクターに連動された補助接点ブロックで通電させるのですが、このマシンは複雑です。先ず、本体側アタッチメントから背面の基板に接続されます。その基板から本体中央にある中継基板に入り、その後制御基板に接続されます。

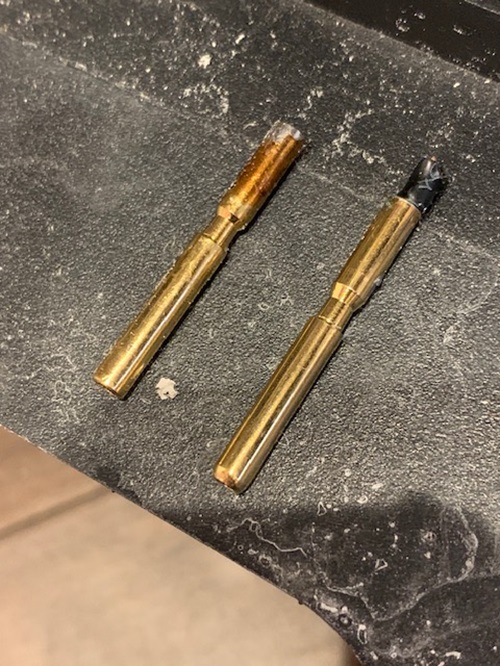

今回の故障個所は、中継基板でケーブルをバイパスするコネクターのピン１本が接触不良（劣化）により通電しなかったことにより信号が伝達されないことが原因でした！
このコネクターを接点復活剤でクリーニングして対応完了です！
このコネクターは水温センサーでも共通利用されていますので、水温が異常になる場合もあると思います。
発見までに時間がかかりましたが、通常メーカーでは基板交換で済ませる内容でしょう！！！
今回の修理は業務用脱毛機でスタートボタンを押したときにハンドピースの光が異常点灯する故障の対応をしました。
通常はスタートボタンを押すと「ガチャ」っと音がしてハンドピースのキセノンランプが光ります！その光が異常発行する現象です。画面表示の充電マークが充電を繰り返すことで分かります。
故障原因は？

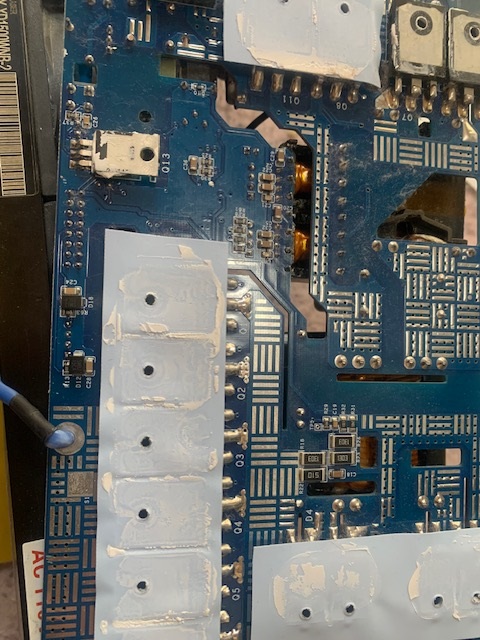

シマー回路基板が搭載されたパワーサプライ側の基板に実装されたIGBT（絶縁ゲートバイポーラトランジスタ）の故障によるものです。実装されているIGBTは５～６個実装されており、どのIGBTが故障しているかはテスターで確認する必要があります。

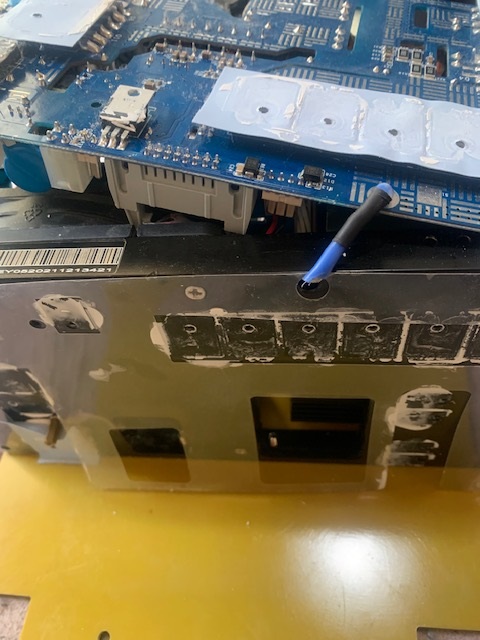

故障しているIGBTを交換する方法もありますが、分解・組み立て・動作テストを行うとかなりの時間が必要となる為、パワーサプライ（高圧電源装置）での交換とさせていただきました。
後日、IGBTの部品を注文して修理したいと思います。
店主
今回の修理は業務用脱毛機でスタートボタンを押したときのシマー点灯（予備点灯）をしない故障の対応をしました。
通常はスタートボタンを押すと「ガチャ」っと音がしてハンドピースのキセノンランプが光ります！これをシマー点灯（予備点灯）と呼びます。今回の修理は、このシマー点灯がしない時があるという故障対応です。
テスト時はシマー点灯しています。何回かテストするうちにシマー点灯しない現象が発生しました！お客様の現象が再現しました！

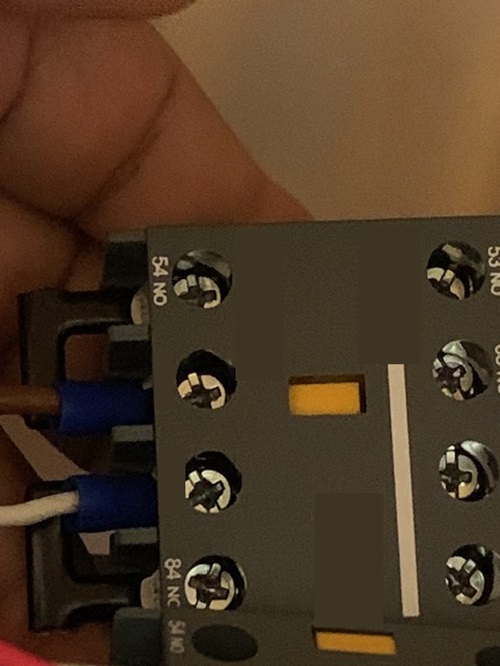

この場合、ACコンタクターの接点もしくはパワーサプライ自体の故障となりますが原因追及をしていきたいと思います。
このACコンタクターの接点不良の場合、通電しない場合がありますが今回は正常動作をしています。
次にパワーサプライの調査です！

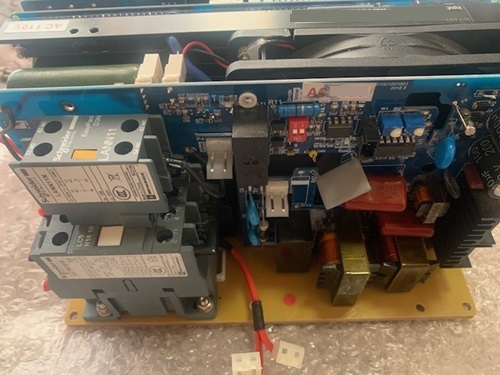

パワーサプライは充電・放電を制御する電源装置です。

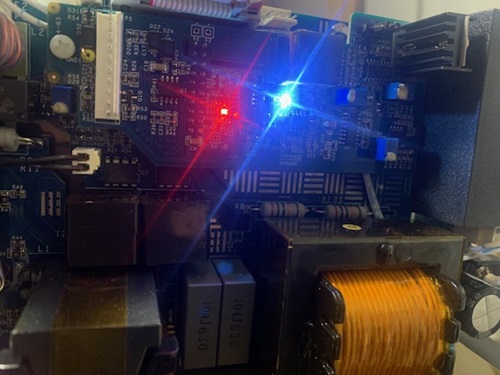

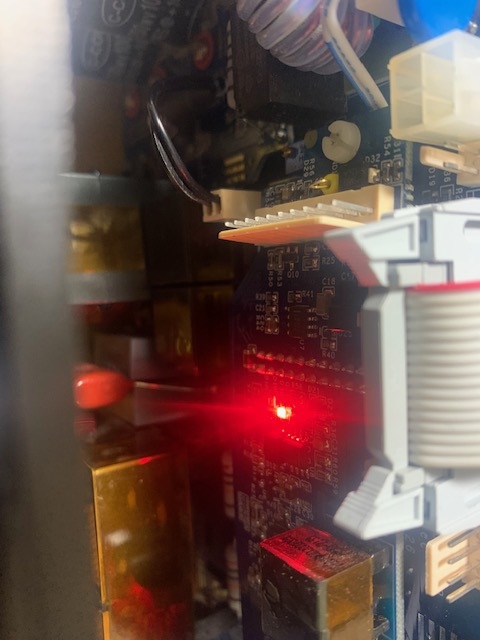

発見しました！現象が出たり出なかったりする原因が写真の中にあります！故障個所をお伝えすることはできませんが・・・
この部分を変更し動作テスト実施！無事にシマー点灯がされるようになりました！無事にマシンを返却することができました。
これは製造工場へフィードバックが必要な案件でした。
店主
今回のご紹介は業務用脱毛機「フェニックス」を下取りした状態のマシンを、ホースの入替、SHR設定、高出力設定、内部塗装、外装キズ塗装をおこなったマシンをご購入されたお客様より効果のご連絡を頂きました！
このお客様のハンドピースは１本を残し、フェニックス標準のハンドピースではなくなるということです！これが「大改造の秘密です」
しかも、ハンドピースはメーカーより安く購入できお抜け感が向上する仕組みです。
「フェニックス完全リメイク」
更に！１０月２６日午後４時、別のお客様より変更後の脱毛効果が変わったご連絡を頂きました！真実です！
今更ではありません！今からでも遅くありません！大切な資産を有効活用するお手伝いをいたします！
店主より
かねてよりマシンのロゴを変更しなくては！と思って半年が経過していました！今のままでもよいのですがせっかくマシン起動時のロゴを作ったのでインストールを試みました！
いつもの手順。。。そうDWINというメーカーのインストール手順は簡単でロゴ変更は簡単におこなえます！
早速準備に入りました。
➀SDカード
②画面データ（設定ファイルと表示画面の全てが必要となります）
③SDカードのフォーマット
③でフォーマットしたSDカードに画面データをコピーします。そして画面背面にある挿入口へセットし電源を投入します。ファイルコピーが終了後、SDカードを取り外し再度電源投入で完了です！
通常はこれで問題ありません。ですが今回、、、
コピーされていないのです。何回やってもダメです！
結局ロゴは変更できませんでした！原因はなんとなくわかります。。。
初の失敗となりました。残念！！！
店主より
今回のご依頼は業務用脱毛機「フェニックス」で水流異常が発生し動作しない件の修理対応です！
水流異常とは、ハンドピースのペルチェ素子を冷却するために内部の水を循環しています。この循環が停止した場合に表示されるエラーメッセージです！故障個所によってはハンドピースが溶けて’しまうことにつながりますので早急な修理が必要となります。
では原因は？

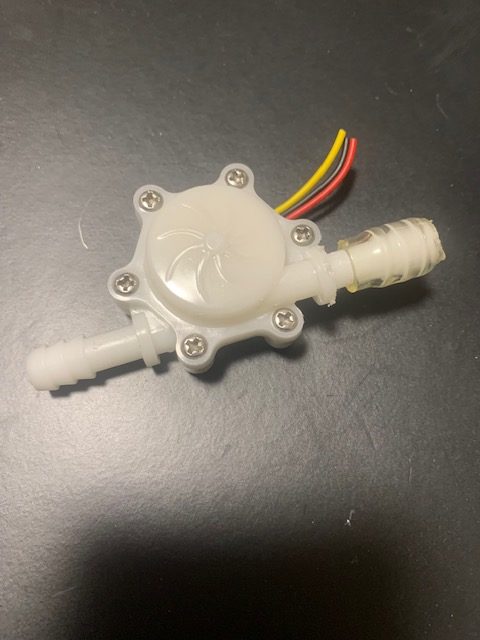

➀水流センサーの故障：水流センサー内部の歯車が回転してもセンサーが反応しない。これは、オシロスコープにより波形を確認すれば故障と判断できます。
②ウォーターポンプの故障：水を循環されるポンプですから停止すれば水流センサーが検知できない状態になります。この場合、ウォーターポンプを交換するのですが故障個所はウォーターポンプ内の部品の故障が大半です！コスト的にも部品交換の方が良いかと思います。この部品を交換しても回転しない場合はポンプ交換となります。
追伸：ACポンプは回転方向を一定にさせるためにこの部品が必要となります。
③水路の障害：例えばラジエターの詰まりなど！シリコンホース内壁が白くなるのはラジエターによる電食という現象です！要するに内部が溶けて水と混ざっています。この現象はハンドピースのキセノンランプにも付着し出力も弱くなります。
長年のご利用で経年劣化している部品もあります。日頃の表示と違う表示になっていれば修理することをお勧めいたします！今からでも遅くはありません。
ちなみに、私の開発した脱毛マシンでは電食による不純物は発生しません！
