業務用脱毛機「改造」水温上昇で使用できない！ご相談により実施！温度上昇抑えることに成功！

今回のご依頼は業務用脱毛機の修理ではなく「改造」です！使用していると’水温が上昇してアラームが鳴り使用できなくなることが必ず発生するため何とかなりますか？とのご要望により改造することにしました。

水温が上がって使用できなくなる前はハンドピースが熱くなります。冷却用のペルチェ素子を水を使って冷却しているのですが、水温自体上昇するとペルチェ素子を冷却することができません。非常によくない状況です。

では、どのように改造するか？

注意点：使用される電流値を変更したくない。電流値を上げてしまうと電源ボックス（ACインレット）のヒューズが溶けたりする可能性が高まります。

➀ウォーターポンプを変更する。流量の多い部品へ変更

②ラジエターを追加し２つのラジエターで水を冷却する。この際、既存で使用されているファンを使用する。ACファン２個をそのまま流用する。

③マシンケース内に入り込む空気の流れを考える。吸気と排気を考える。

このような改造で水温上昇を防ぐことができました。

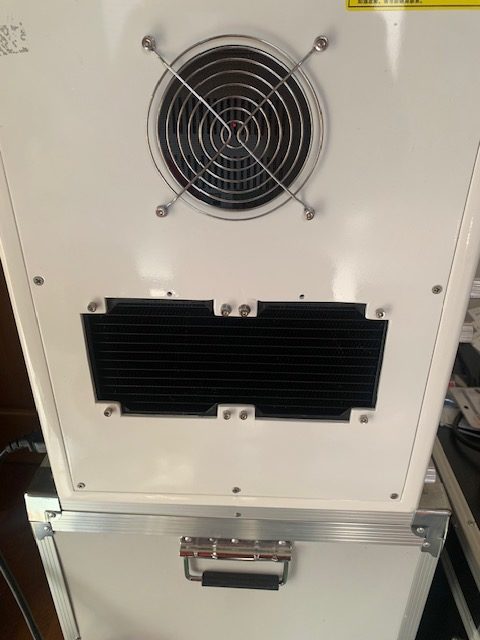

もともと、背面パネルには２個のファンがついていましたが下段のファン穴をを広げラジエター取付穴へ加工。内部の熱を外へ排出するようファンを取付ています。また、もう１つのラジエターは側面の穴を利用しています。

照射テスト！

１０００ショット連射で水温２５度をキープしています。なかなかの仕上がりです。

もう１台も同じ現象のため改造をしてテストします。コンパクトタイプですが部品のレイアウトを変更して対応します。

この様に水温が上昇して使用できないマシンがありましたらご相談いただければと思います。改造するにはマシン内部にスペースが必要です。コンパクトタイプでは難しいかもしれません。
